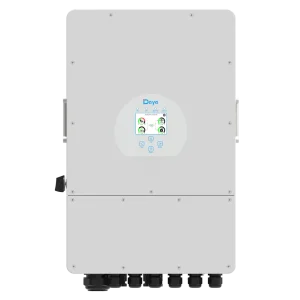

Deye SUN-12K SG04LP3 driefase hybride omvormer 12kW

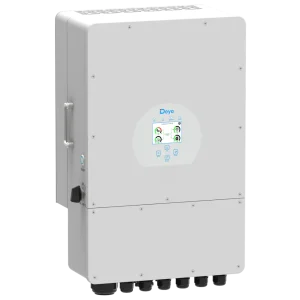

Deye SUN-12K SG04LP3 hybride omvormer zijaanzicht

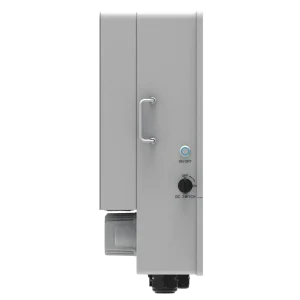

Achterzijde Deye SUN-12K SG04LP3 omvormer

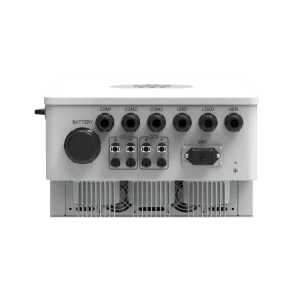

Aansluitingen Deye SUN-12K SG04LP3 driefase omvormer

Deye SUN-12K Hybride Omvormer 12kW | Driefase | LV 48V

Deye SUN-12K Hybride Omvormer 12kW | Driefase | LV 48V

€2.055,79
Excl. btw: €1.699,00
€1.699,00
Verzending wordt berekend bij het afrekenen.
Nog 2 stuks direct leverbaar

SUN 12K-SG is een gloednieuwe driefasige hybride omvormer met een lage batterijspanning van 48V, waardoor het systeem veilig en betrouwbaar is. Met een compact ontwerp en een hoge vermogensdichtheid ondersteunt deze serie een DC/AC-verhouding van 1,3, waardoor investeringen in het apparaat worden bespaard. Het ondersteunt driefasige ongebalanceerde output, waardoor de toepassingsscenario’s worden uitgebreid. Uitgerust met CAN-poort (x2) BMS en parallel, x1 RS485-poort voor BMS, x1 RS232-poort voor afstandsbediening, x1 DRM-poort, wat het systeem slim en flexibel maakt.33

Bekijk alle details

Kenmerken van de Deye SUN-12K-SG04L P3-EU

  • Kleurrijk touchscreen-LCD, IP65-beschermingsgraad
  • 3-fase hybride werking voor zowel residentiële als commerciële toepassingen
  • Ondersteuning voor AC-koppeling (achteraf uitbreiden van bestaande zonnestroominstallaties)
  • Max. 10 stuks parallel voor grote on-grid en off-grid systemen; ondersteuning voor meerdere batterijen parallel
  • Maximale laad-/ontlaadstroom: 240A (48V batterij, 12k-variant)
  • 48V laagspanningsbatterij met transformator-geïsoleerd ontwerp voor extra veiligheid
  • 100% ongebalanceerde uitgang mogelijk, per fase tot 50% van het nominaal vermogen
  • 6 instelbare tijdsperioden voor laden/ontladen van de batterij
  • UPS-overgang <10 ms voor kritieke belastingen
  • Ondersteuning voor dieselgenerator (auto-start/stop, energieopslag vanaf generator)
  • Zero-export regeling met externe CT-spoel
  • Twee MPPT-trackers met breed spanningsbereik (200–650V, nominale PV-spanning 550V)
  • Geschikt voor on-grid, off-grid en back-up-toepassingen

Batterij Input Data

  • Type batterij: Loodzuur of lithium-ion
  • Batterijspanningsbereik (V): 40–60
  • Max. laadstroom (A): 190A
  • Max. ontlaadstroom (A): 190A
  • Oplaadstrategie voor Li-ion batterij: Zelfaanpassing via CAN- of RS485-communicatie
  • Aantal batterij-ingangen: 1

DC-Invoer

  • Max. DC-invoervermogen (W): 12.000W
  • Max. DC-invoerspanning (V): 1000V
  • Startspanning (V): 200V
  • MPPT-spanningsbereik (V): 150–850V
  • Nominale DC-invoerspanning (V): 620V
  • Max. kortsluitstroom (A): 18A per string
  • Max. werkende PV-invoerstroom (A): 13A per string
  • Aantal MPP-trackers / Strings per tracker:2 MPPT / 2+2 strings (4 strings totaal)

AC-Invoer/Uitvoer

• Nominaal AC input/output actief vermogen (W): 10.000W

• Max. AC input/output schijnbaar vermogen (VA): 11.000VA

• Piekvermogen (off-grid): 2× nominaal vermogen, 10s

• Nominale AC input/output stroom (A): 15,2A / 14,5A (per fase)

• Max. AC input/output stroom (A): 16,7A / 15,9A (per fase)

• Max. driefasige ongebalanceerde uitgangsstroom (A): 50A

• Max. continue AC-doorvoer (grid → load) (A): 40A

• Nominale spanning / bereik (V): 3×230/400V (0,85Un–1,1Un)

• Netwerkaansluiting: 3L + N + PE

• Netfrequentie / bereik: 50Hz (45–55Hz) / 60Hz (55–65Hz)

• Vermogensfactorinstelling: 0,8 leidend – 0,8 achterblijvend

• Totale harmonische vervorming THDi: <3%

• DC-lekkagestroom: <0,5% In

Efficiëntie

  • Maximale efficiëntie: 97,60%
  • Europese efficiëntie: 97,5%
  • MPPT-efficiëntie: >99%

Beveiliging & Monitoring

  • Geïntegreerde beveiligingen: Omgekeerde polariteit, DC-overstroom, AC-overstroom, Overspanning AC-uitgang, Kortsluiting AC-uitgang, Thermische beveiliging, Isolatiedetectie (DC), Gronddetectie, Netbewaking en eilanddetectie, RCD-detectie, Overspanningsbeveiliging (DC & AC)
  • Overspanningsbeveiliging: TYPE II (DC & AC)
  • Communicatie-interfaces: RS485 / RS232 / CAN / DRM
  • Monitoringmodi: WiFi / LAN / 4G / GPRS / Bluetooth (via externe module)

Omgevingsspecificaties

  • Bedrijfstemperatuurbereik: –25°C tot +60°C, derating boven +45°C
  • Luchtvochtigheid: 0–95% (niet-condens)
  • Toegestane hoogte: ≤ 2000 m
  • Geluidsniveau: < 30 dB(A)
  • IP-classificatie: IP65
  • Topologie: Niet-geïsoleerd
  • Overspanningscategorie: OVC II (DC), OVC III (AC)
  • Koeling: Natuurlijke convectie (passief)

Fysiek

  • Afmetingen (B × H × D) [mm]: 420 × 670 × 233 (exclusief connectors en beugels)
  • Gewicht [kg]: 32
  • Koeling: Natuurlijke convectie (passief, zonder ventilatoren)

Garantie & Certificeringen

  • Garantie: 5 jaar standaard, uitbreidbaar tot 10 jaar (afhankelijk van installatielocatie en fabrieksvoorwaarden)
  • Netcodeconformiteit:IEC 61727,IEC 62116,EN 50549-1/-2,CEI 0-21,NRS 097-2-1,G99 (Verenigd Koninkrijk),RD 1699,UNE 217002,VDE-AR-N 4105
  • Veiligheids- & EMC-normen:IEC/EN 61000-6-1/2/3/4,IEC/EN 62109-1,IEC/EN 62109-2
