Wie een omvormer voor thuisbatterij zoekt, loopt vrijwel altijd tegen dezelfde vraag aan: welk model past nu echt bij welke accu? De productpagina van de batterij vertelt je hoeveel kWh erin gaat, de productpagina van de omvormer vertelt je hoeveel kW eruit komt, maar nergens staat zwart op wit of die twee samen werken. En dat is precies waar het misgaat, want een verkeerde combinatie werkt niet half. Die werkt helemaal niet.
De goede keuze hangt af van drie assen. Ten eerste de spanningsklasse van de batterij: laagspanning (LV) of hoogspanning (HV). Ten tweede het aantal fasen van je aansluiting. Ten derde de verhouding tussen kW en kWh, oftewel tussen het vermogen van de omvormer en de capaciteit van de batterij. Zet je die drie op een rij, dan valt het aantal geldige combinaties snel terug naar een handvol.
In dit artikel loop je die drie assen langs, met een concrete matchtabel per Deye batterijmodule. Daarna behandelen we de vraag die veel mensen met bestaande zonnepanelen hebben: kun je een batterij toevoegen aan wat er al hangt, of moet de omvormer eruit? Alle genoemde combinaties zijn Deye-combinaties, omdat die onderling zijn afgestemd en direct leverbaar zijn uit voorraad Barneveld.
Wat doet de omvormer voor thuisbatterij-opslag precies

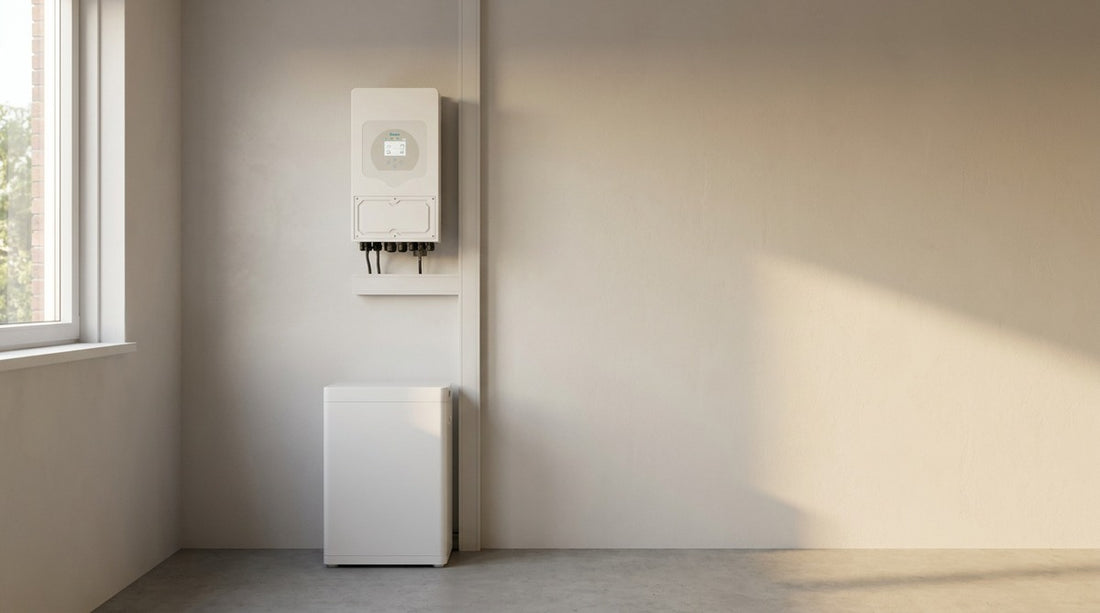

In een systeem met zonnepanelen en opslag is de hybride omvormer het knooppunt. Hij zet de gelijkstroom van je zonnepanelen om naar wisselstroom voor je woning, hij stuurt het overschot naar de batterij, hij haalt het er weer uit zodra je meer verbruikt dan je opwekt, en hij regelt wat er naar het net gaat. Daarnaast bevat hij de energiemanagementlaag die bepaalt wanneer laden en ontladen zinvol is, bijvoorbeeld op basis van dynamische tarieven.
De batterij zelf is in dit geheel een passief onderdeel. Een LFP-module heeft wel een eigen BMS dat celspanning, temperatuur en stroom bewaakt, maar hij beslist niets over laden of ontladen. Dat doet de omvormer, na overleg met dat BMS via een datakabel. Werkt die communicatie niet, dan gaat de batterij in een veilige stand en gebeurt er niets. Dat is meteen de reden dat de match tussen beide zo strikt is.
Praktisch gevolg: de omvormer bepaalt ook je toekomstige speelruimte. Het aantal MPPT-ingangen legt vast hoeveel strings zonnepanelen je kwijt kunt, het maximale batterijvermogen legt vast hoe snel je kunt laden, en de aanwezigheid van een noodstroomuitgang bepaalt of je bij een stroomstoring nog iets hebt. Een batterij vervang of vergroot je later relatief eenvoudig. De omvormer vervang je liever niet.
LV of HV: welke batterijspanning past bij welke Deye omvormer
Dit is de enige echt harde grens in het hele verhaal. Een laagspanningsbatterij past niet op een hoogspanningsomvormer, en omgekeerd evenmin. Er bestaat geen adapter, geen instelling en geen firmware die dat oplost. Wie hier de verkeerde keuze maakt, koopt twee apparaten die nooit een systeem worden.
Low voltage (LV)
De LV-familie van Deye werkt op 48 volt systeemspanning, met 51,2 volt nominaal per LFP-module. Hieronder vallen de SE-F5Pro-C van 5,12 kWh, de SE-F12 van 11,8 kWh, de SE-F16-C van 16 kWh, de SE-F16 Max in IP65-uitvoering en de wandmodule AI-W5.1-B. Deze modules koppel je aan een omvormer met de aanduiding SG05LP1 (1-fase), SG05LP3 of SG04LP3 (3-fase). De SUN-5K-SG05LP1-EU laadt en ontlaadt bijvoorbeeld met maximaal 120 A aan de batterijzijde.
LV is in Nederland de meest gekozen route voor woningen. De modules zijn breed leverbaar, je kunt klein beginnen en later parallel uitbreiden, en de installatie is eenvoudiger. Van de SE-F16-C kun je tot vier stuks parallel zetten, wat neerkomt op maximaal 64 kWh in een LV-bank. Alle beschikbare modules vind je in de collectie thuisbatterijen.
High voltage (HV)
De HV-familie werkt met een batterijstring in een bereik van ongeveer 160 tot 700 volt. Hieronder vallen de GB-L Pro, de GB-LM 4.0 en de BOS-G Pro. Deze vragen een omvormer met de aanduiding SG01HP3 of SG02HP3, altijd 3-fase. Bij hetzelfde vermogen loopt er in een HV-systeem minder stroom, wat gunstig is voor kabelverliezen en warmteontwikkeling. Dat voordeel wordt pas echt merkbaar bij grotere vermogens.
Deye 15 kWh set 3-fase HV: GB-L Pro met SUN-10K-SG01HP3
De HV-kant van de matchtabel. Een GB-L Pro batterij vraagt altijd een SG01HP3-omvormer en werkt niet op een LV-model.
Bekijk productVoor een gemiddelde woning is HV zelden nodig. Zodra je richting hogere vermogens gaat of een kleinzakelijke toepassing hebt, wordt het interessanter. Verdiep je in de HV-route via onze Deye HV thuisbatterij koopgids voordat je bestelt.
Matchtabel: welke omvormer voor thuisbatterij per Deye module
Hieronder staat per batterijmodule welke Deye omvormers een geldige match vormen. De tabel gaat over technische compatibiliteit; het vermogen dat je uiteindelijk kiest hangt daarnaast af van je verbruik, wat in de volgende paragraaf aan bod komt.
| Batterijmodule | Klasse | Capaciteit | Bijpassende hybride omvormer |
|---|---|---|---|
| Deye SE-F5Pro-C | LV 51,2 V | 5,12 kWh per module | SUN-3.6K tot SUN-6K-SG05LP1 (1-fase) of SUN-5K en SUN-6K-SG05LP3 (3-fase) |
| Deye SE-F12 | LV 51,2 V | 11,8 kWh | SUN-5K tot SUN-8K-SG05LP1 (1-fase) of SUN-6K en SUN-10K-SG05LP3 (3-fase) |
| Deye SE-F16-C | LV 51,2 V | 16 kWh, tot 64 kWh met 4 parallel | SUN-6K of SUN-8K-SG05LP1 (1-fase) of SUN-10K tot SUN-15K-SG05LP3 (3-fase) |
| Deye SE-F16 Max (IP65) | LV 51,2 V | 16 kWh | SUN-6K-SG05LP1 (1-fase) of SUN-10K en SUN-12K-SG05LP3 (3-fase) |
| Deye AI-W5.1-B | LV 51,2 V | 5,12 kWh per module | SUN-3.6K-SG05LP1 met Smart CT, uit te breiden per module |
| Deye GB-L Pro en GB-LM 4.0 | HV 160 tot 700 V | modulair vanaf circa 8 kWh | SUN-8K tot SUN-30K-SG01HP3 of SG02HP3 (3-fase HV) |
| Deye RW-F5.3-1H3 | all-in-one | 5,3 kWh | geen aparte omvormer nodig, zit in de behuizing |
Kant-en-klare combinaties waarin dit al voor je is uitgezocht vind je in de collectie thuisbatterij-omvormer sets. Drie veelgekozen 1-fase matches:
Deye 10 kWh set 1-fase: 2x SE-F5Pro-C met SUN-5K-SG05LP1-EU
Twee LV-modules van 5,12 kWh op een 5 kW 1-fase hybride omvormer. De standaardmatch voor een gemiddeld huishouden met 1-fase aansluiting.
Bekijk product
Deye 12 kWh set 1-fase: SE-F12 met SUN-5K-SG05LP1-EU
Een enkele LV-module van 11,8 kWh op dezelfde 5 kW omvormer. Meer opslag zonder dat het omvormervermogen mee hoeft te groeien.
Bekijk product
Deye 16 kWh set 1-fase: SE-F16-C met SUN-6K-SG05LP1-EU
De grootste LV-module in een 1-fase opstelling, gekoppeld aan 6 kW omvormervermogen. Geschikt voor woningen met warmtepomp of vaste laadbehoefte.
Bekijk productHoeveel kW omvormer bij hoeveel kWh thuisbatterij
Dit is de meest voorkomende denkfout: kW en kWh worden door elkaar gehaald. Kilowatt is vermogen, oftewel hoe hard er stroom door de omvormer kan. Kilowattuur is capaciteit, oftewel hoeveel energie er in de batterij past. Een grotere batterij maakt je systeem niet krachtiger, en een zwaardere omvormer geeft je niet meer opslag.
Het omvormervermogen bepaalt drie praktische dingen. Hoe snel je de batterij kunt vullen op een zonnige middag, hoeveel je tegelijk kunt afnemen tijdens de avondpiek, en hoeveel je op noodstroom kunt laten draaien bij een storing. De capaciteit bepaalt puur hoe lang je het volhoudt. Een huishouden met een warmtepomp en een auto aan de lader heeft vooral vermogen nodig; een huishouden dat de nacht wil overbruggen heeft vooral capaciteit nodig.
| Situatie | Batterij (kWh) | Omvormer (kW) |
|---|---|---|
| 1-fase, verbruik tot circa 3.500 kWh per jaar | 10 tot 12 | 5 kW, 1-fase |
| 1-fase, hoger verbruik met warmtepomp of laadpaal | 12 tot 16 | 6 tot 8 kW, 1-fase |
| 3-fase, gemiddeld gezinsverbruik | 12 tot 16 | 8 tot 10 kW, 3-fase |
| 3-fase, hoog verbruik en groot PV-vermogen | 24 tot 32 | 10 tot 12 kW, 3-fase |
Merk op dat de kW-kolom veel minder hard groeit dan de kWh-kolom. Dat is geen fout in de tabel maar de kern van het punt: capaciteit uitbreiden is goedkoop en eenvoudig, vermogen uitbreiden betekent een andere omvormer. Onderstaande set laat dat concreet zien met 32 kWh op een omvormer van 10 kW.
Deye 32 kWh set 3-fase: 2x SE-F16-C met SUN-10K-SG05LP3-EU
Twee LV-modules parallel op een 10 kW 3-fase omvormer. Laat zien dat kWh kan verdubbelen terwijl de kW gelijk blijft.
Bekijk productWil je de kWh-kant nauwkeurig bepalen in plaats van met een vuistregel werken, gebruik dan onze uitleg over het capaciteit van je thuisbatterij berekenen. Daarin reken je vanuit je eigen verbruiksprofiel in plaats van vanuit een gemiddelde.
1-fase of 3-fase: wat je meterkast en verbruik bepalen
Kijk eerst in de meterkast. Zie je een hoofdzekering met een enkele schakelaar, dan heb je vrijwel zeker een 1-fase aansluiting. Zie je drie zekeringen naast elkaar, dan is het 3-fase. Dat gegeven bepaalt de ondergrens van je keuze, want een 3-fase omvormer kun je niet op een 1-fase aansluiting plaatsen.
Andersom mag wel: een 1-fase omvormer op een 3-fase aansluiting is toegestaan, mits de fasebalans en de meetopstelling correct zijn ingeregeld en de netbeheerder de installatie accepteert. Dat is een legitieme kostenbesparing bij een bescheiden verbruik. Zodra je zware verbruikers over drie fasen hebt, zoals een warmtepomp of een laadpaal, ben je met een 3-fase model beter uit omdat je dan over alle fasen kunt compenseren.
De volledige afweging inclusief noodstroom, saldering per fase en de eisen van de netbeheerder staat in ons artikel over 1-fase of 3-fase hybride omvormer. Voor de matchvraag volstaat de vuistregel hierboven.
Thuisbatterij toevoegen aan een bestaande omvormer
Heb je al zonnepanelen, dan is de eerste vraag of je huidige omvormer batterijgeschikt is. Een klassieke PV-omvormer zonder batterijpoort kan zelf geen accu aansturen, hoe modern hij verder ook is. Er zijn dan twee routes, en die verschillen vooral in rendement en in wat je weggooit.
Route 1: AC-koppelen naast de bestaande installatie
Je plaatst een hybride omvormer met batterij naast je huidige opstelling en laat de bestaande opwek staan. De batterij wordt dan geladen vanaf de wisselstroomzijde. Bij Deye loopt dat via de Gen-poort of via de netzijde in combinatie met een slimme meter. De Gen-poort is oorspronkelijk bedoeld voor een aggregaat, maar functioneert in de praktijk als AC-gekoppelde ingang. Datzelfde pad gebruik je als je een AC-gekoppeld systeem van een ander merk, bijvoorbeeld SolarEdge of Enphase, naast een Deye hybride omvormer wilt laten draaien.
Voordeel: je bestaande installatie blijft ongemoeid en de ingreep is beperkt. Nadeel: de stroom wordt een extra keer omgezet, van gelijkstroom naar wisselstroom en weer terug naar gelijkstroom in de batterij. Dat kost een paar procent rendement bij elke laadcyclus.
Route 2: de omvormer vervangen door een hybride model
Je haalt de bestaande omvormer eruit en sluit de zonnepanelen direct aan op de DC-ingangen van de hybride omvormer. Zonnestroom gaat dan rechtstreeks naar de batterij zonder tussenstap, wat het hoogste rendement geeft en het systeem simpeler maakt: een apparaat, een app, een aanspreekpunt. Nadeel is dat je een werkende omvormer buiten gebruik stelt. Is die al acht jaar of ouder, dan is vervangen vaak alsnog de verstandigste keuze omdat hij toch tegen het einde van zijn levensduur loopt.
Wil je juist helemaal geen omvormer matchen, dan bestaan er twee uitwijkmogelijkheden. De Deye RW-F5.3-1H3 combineert omvormer en batterij in een behuizing. En een AC-gekoppelde plug-in batterij zoals de Marstek Venus E werkt zelfstandig achter een stopcontact of vaste aansluiting, zonder aparte hybride omvormer, met beduidend minder vermogen en zonder DC-koppeling aan je panelen.
Deye RW-F5.3-1H3 all-in-one omvormer met 5,3 kWh batterij
Omvormer en batterij in een behuizing. Hier hoef je niets te matchen omdat de fabrikant de combinatie al heeft vastgelegd.
Bekijk productZelf samenstellen of een kant-en-klare set kopen
Als je de matchtabel hierboven hebt doorlopen, kun je prima zelf samenstellen. Je kiest een batterijmodule uit de juiste spanningsklasse en een omvormer met het juiste aantal fasen en voldoende vermogen. De losse modellen staan in de collectie losse hybride omvormers. Twee die er het vaakst uit komen:
Deye SUN-5K-SG05LP1-EU hybride omvormer 1-fase
Losse 1-fase LV-omvormer met 2 MPPT-ingangen en 120 A laad- en ontlaadstroom. Het startpunt voor wie zelf samenstelt.
Bekijk product
Deye SUN-10K-SG05LP3-EU hybride omvormer 3-fase
Losse 3-fase LV-omvormer van 10 kW. Het meest gekozen 3-fase model voor woningen met een zwaardere aansluiting.
Bekijk productZelf samenstellen is zinvol als je een afwijkende verhouding wilt, bijvoorbeeld veel opslag bij bescheiden vermogen, of als je al een deel van de spullen hebt. Je moet dan wel zelf op de communicatiekabel, de juiste zekeringwaarden en de instellingen letten.
Een kant-en-klare set neemt dat werk uit handen: batterij, omvormer, kabels en meestal de slimme meter zitten er al op elkaar afgestemd bij. Wat er precies in zo een set hoort en waar je op moet letten bij het vergelijken, staat in ons artikel over een complete thuisbatterij-set kopen.
Installatie en garantie
De plaatsing van een hybride omvormer met batterij is werk voor een erkend installateur, onder meer vanwege NEN 1010 en de aanmelding bij de netbeheerder. EcoHandel voert zelf geen installaties uit en levert de systemen; voor de montage werken we met een netwerk van installatiepartners door heel Nederland.
Op de Deye SUN hybride omvormers geldt standaard 10 jaar fabrieksgarantie. Wij zijn Deye-dealer met een serviceadres in Barneveld, waardoor afhandeling van storingen en garantie in Nederland loopt in plaats van via het buitenland. Hoe dat werkt lees je op de pagina Deye servicepunt Nederland. De monitoring en aansturing verlopen via de Deye Cloud-app en Deye Copilot.
Veelgestelde vragen over de omvormer voor thuisbatterij
Welke omvormer heb ik nodig voor mijn thuisbatterij?
Dat hangt af van drie dingen: de spanningsklasse van de batterij, het aantal fasen van je aansluiting en het vermogen dat je nodig hebt. Een LV-module van Deye zoals de SE-F5Pro-C, SE-F12 of SE-F16-C werkt op 51,2 volt en vraagt een LV-omvormer uit de SG05LP1-serie voor 1-fase of de SG05LP3-serie voor 3-fase. Een HV-module zoals de GB-L Pro werkt op een spanningsbereik van ongeveer 160 tot 700 volt en vraagt een SG01HP3 of SG02HP3. Kies daarna het vermogen op basis van je piekverbruik en je zonnestroom, niet op basis van de batterijcapaciteit.
Kan ik elke thuisbatterij op elke hybride omvormer aansluiten?
Nee. De belangrijkste harde grens is de spanningsklasse: een laagspanningsbatterij past nooit op een hoogspanningsomvormer en andersom ook niet. Daarnaast moet de omvormer het communicatieprotocol van de batterij herkennen, meestal via CAN of RS485. Deye-batterijen en Deye-omvormers zijn op elkaar afgestemd, waardoor de koppeling voorspelbaar is. Bij een batterij van een ander merk moet je altijd de compatibiliteitslijst van de omvormer controleren voordat je bestelt.
Hoeveel kW omvormer hoort bij hoeveel kWh thuisbatterij?
Er bestaat geen vaste verhouding, omdat kW en kWh verschillende dingen meten. Als vuistregel voor een woning werkt 5 tot 6 kW omvormervermogen bij 10 tot 16 kWh opslag op een 1-fase aansluiting, en 8 tot 12 kW bij 12 tot 32 kWh op een 3-fase aansluiting. Het omvormervermogen bepaalt hoe snel je kunt laden en ontladen en hoeveel apparaten tegelijk op noodstroom kunnen draaien. De capaciteit in kWh bepaalt hoe lang je het volhoudt.
Kan ik een thuisbatterij toevoegen aan mijn bestaande omvormer?
Alleen als die omvormer al batterijgeschikt is. Een klassieke PV-omvormer zonder batterijpoort kan zelf geen batterij aansturen. Je hebt dan twee routes. Bij AC-koppeling zet je een hybride omvormer met batterij naast de bestaande installatie en laat je de bestaande opwek gewoon staan; bij Deye loopt die koppeling via de Gen-poort of via de netzijde met een slimme meter. Bij vervangen haal je de oude omvormer eruit en sluit je de zonnepanelen direct op de DC-ingangen van de hybride omvormer aan, wat meestal het hoogste rendement geeft.
Wat is het verschil tussen een LV en een HV omvormer-batterijcombinatie?
LV staat voor low voltage en werkt bij Deye op 48 volt systeemspanning met 51,2 volt nominaal per module. HV staat voor high voltage en werkt met een batterijstring in een bereik van ongeveer 160 tot 700 volt. HV heeft lagere stroom bij hetzelfde vermogen, wat gunstig is voor kabelverliezen en warmteontwikkeling bij grotere systemen. LV is doorgaans eenvoudiger, breder leverbaar en voordeliger bij de capaciteiten die in een gemiddelde woning passen. De keuze is bindend voor de omvormer, want de twee families zijn niet uitwisselbaar.
Heb ik een 3-fase omvormer nodig als ik een 3-fase aansluiting heb?
Niet per se. Een 1-fase hybride omvormer mag op een 3-fase aansluiting worden geplaatst, mits de installateur de fasebalans en de meetopstelling goed inregelt en de netbeheerder de installatie accepteert. Voordeel van een 3-fase model is dat je over alle fasen kunt compenseren en dat noodstroom op meer groepen beschikbaar is. Nadeel is de hogere aanschaf. Bij zwaardere verbruikers zoals een warmtepomp of een laadpaal op drie fasen is een 3-fase omvormer meestal de logische keuze.
