Zonnepanelen op plat dak: ballast, oost-west en windbelasting

Een plat dak is vaak ideaal voor zonnepanelen: je hebt meestal veel ruimte, geen dakpannen die in de weg zitten en je kiest zelf de richting en de hellingshoek. Toch werkt zonnepanelen op plat dak net even anders dan op een schuin dak. Je boort niet in het dak, maar houdt de panelen op hun plek met ballast. En je moet rekening houden met windbelasting, want onder een plat opgesteld paneel kan de wind meer grip krijgen. In deze koopgids lees je hoe een ballastsysteem werkt, of je voor oost-west of zuid kiest, hoeveel ballast je per paneel nodig hebt en welk montagemateriaal en welke panelen je bestelt.

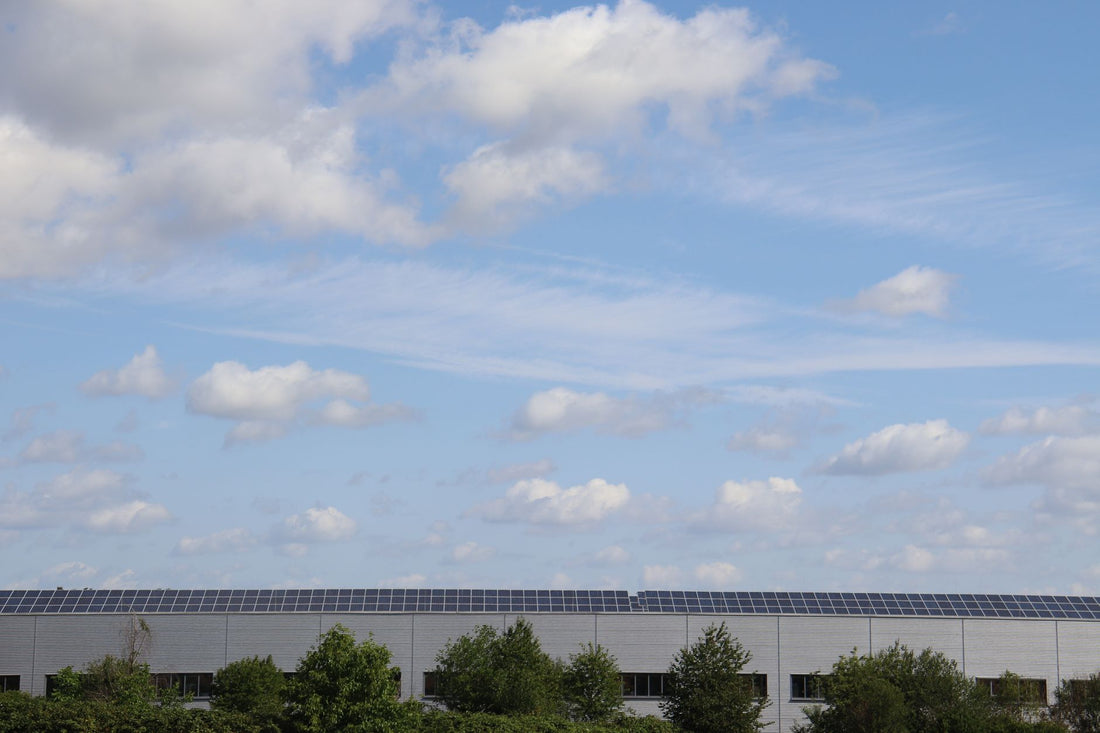

Deze gids hoort bij onze bredere uitleg over het montagesysteem voor zonnepanelen kiezen, maar gaat specifiek de diepte in op platte daken van een garage, aanbouw, bungalow of loods. Wil je eerst weten welk paneel het beste past, lees dan de aparte gids over N-type all black zonnepanelen kiezen.

Zonnepanelen op plat dak: waarom een plat dak anders is dan een schuin dak

Op een schuin dak liggen de panelen in het vlak van het dak. Je bevestigt ze met dakhaken die onder de pannen door aan de dakconstructie worden geschroefd. De richting en de hoek liggen daarmee vast: die volgen het dak.

Op een plat dak is dat anders. De panelen liggen niet plat, maar staan op een lichte helling in een aluminium onderstel. Dat onderstel schroef je niet vast, want dan zou je de waterdichte dakbedekking doorboren. In plaats daarvan houd je het geheel op zijn plaats met gewicht: de ballast. Daardoor kies je zelf de orientatie en de hellingshoek, wat een plat dak juist flexibel maakt.

Er zijn wel twee dingen waar je scherper op moet letten dan bij een schuin dak. Ten eerste de windbelasting: een schuin opgesteld paneel op een verder vlak dak vangt wind en wil omhoog of verschuiven, en dat moet de ballast tegenhouden. Ten tweede de draagkracht van het dak: de panelen plus de ballast leggen extra gewicht op de constructie, en niet elk plat dak is daarop berekend.

CECEP 450Wp N-type all black zonnepaneel

Full black paneel met half-cell techniek en goede prestaties bij diffuus licht. Geschikt voor een strakke plat-dak-opstelling in ballast.

Bekijk product

Ballastsysteem: zonnepanelen vastzetten zonder je dak te doorboren

Een ballastsysteem houdt de panelen op hun plek met gewicht in plaats van met schroeven. Onder het aluminium onderstel leg je ballast, meestal in de vorm van betontegels, stelconplaten of speciale ballastbakken die je met grind of tegels vult. De zwaartekracht doet de rest: het gewicht houdt het paneel tegen wind en verschuiving.

Het grote voordeel is dat je nergens door de dakbedekking heen hoeft. Je EPDM, bitumen of PVC blijft heel, dus je loopt geen risico op lekkage rond de bevestiging. Onder het onderstel en onder de ballast leg je beschermmatten of rubberen sloffen, zodat de tegels de dakbedekking niet beschadigen.

Moderne onderstellen zijn aerodynamisch gevormd. Ze leiden de wind zo dat er minder opwaartse kracht op het paneel komt, waardoor je minder ballast nodig hebt. Dat scheelt gewicht op je dak en is precies waarom de hellingshoek op een plat dak meestal laag blijft, vaak rond de 10 tot 15 graden.

Let op een eerlijk punt: EcoHandel levert de panelen, de Hellix-rails, de klemmen en de DC-kabel uit voorraad, maar geen kant-en-klare ballastbak of tegels. De ballast zelf reken je apart, en het tilt-onderstel voor een plat dak stem je af met je installateur. Zo weet je vooraf dat het ballastgewicht als aparte post bij je project komt.

Oost-west of op het zuiden: welke opstelling levert het meest op

Op een plat dak kies je zelf de richting. De twee gangbare opstellingen zijn zuid (alle panelen naar het zuiden gericht) en oost-west (rug-aan-rug rijen die naar het oosten en het westen wijzen). Ze presteren allebei goed, maar op een andere manier.

Een opstelling op het zuiden levert de hoogste opbrengst per paneel: reken op ongeveer 0,9 kWh per Wp per jaar, met een duidelijke piek rond het middaguur. Het nadeel op een plat dak is dat je tussen de rijen ruimte moet houden om schaduw te voorkomen, meestal 0,5 tot 1,2 meter. Daardoor passen er minder panelen op hetzelfde dak.

Een oost-west opstelling levert per paneel iets minder op, ongeveer 0,8 kWh per Wp per jaar, zo rond de 5 tot 10 procent minder. Daar staat tegenover dat je de panelen dichter op elkaar kunt leggen en gemiddeld tot 30 procent meer panelen op hetzelfde dak kwijt kunt. De totale opbrengst van het dak kan daardoor juist hoger uitvallen. Bovendien is de opbrengst gelijkmatiger over de dag verdeeld, met stroom in de ochtend en aan het eind van de middag. Dat sluit goed aan op je eigen verbruik en op een thuisbatterij.

Ga je vooral voor een hoge opbrengst per paneel en heb je ruimte zat, dan is zuid logisch. Wil je zoveel mogelijk vermogen op een beperkt dak en verbruik je je stroom het liefst zelf, dan is oost-west vaak de betere keuze.

Windbelasting en hoeveel ballast je per zonnepaneel nodig hebt

De hoeveelheid ballast wordt bepaald door de windbelasting, en die reken je volgens de norm NEN-EN 1991-1-4 (de Eurocode voor windbelasting). Bepalend zijn de windzone waarin je woont (de kust is zwaarder dan het binnenland), de hoogte van het gebouw, de hellingshoek van de panelen en de plek op het dak.

Die laatste factor wordt vaak onderschat. Aan de dakranden en zeker in de hoeken trekt de wind harder aan de panelen dan midden op het dak. Daar heb je dus meer ballast nodig dan in het middenveld. Een goede opstelling houdt bovendien afstand tot de dakrand.

Als indicatie: in het midden van het dak reken je vaak met zo'n 15 tot 25 kg ballast per paneel, oplopend tot 40 kg of meer aan de randen, in de hoeken en op hoge of blootgestelde gebouwen. Omgerekend komt dat neer op ongeveer 20 tot 30 kg per vierkante meter dakoppervlak. Een paneel zelf weegt daarbovenop nog eens 20 tot 25 kg. Dit zijn richtwaarden: de exacte ballast volgt uit een statische berekening voor jouw specifieke dak en locatie. Laat die berekening altijd door een vakman maken.

Montagemateriaal voor een plat dak: rails, klemmen en driehoeken

Een plat-dak-opstelling bestaat uit een paar vaste onderdelen. De driehoeken of tilt-frames bepalen de hellingshoek en dragen de panelen. Daaroverheen komen de rails, en de panelen zelf klem je met eind- en middenklemmen op die rails vast.

Voor de rails kies je op lengte. Een lange rail zoals de Hellix 7,10 meter is efficient voor lange, doorlopende rijen: minder koppelingen en sneller monteren. Voor kortere rijen of losse oost-west blokken werkt de Hellix 5,90 meter prettiger. Aan de uiteinden van elke rij zet je het buitenste paneel vast met een eindklem, en tussen twee panelen gebruik je een middenklem die past bij de framedikte van je paneel (meestal 30 tot 35 mm).

Hellix Montagerail 7,10 m

De langste Hellix-rail. Efficient voor lange, doorlopende paneelrijen op een plat dak met minder koppelingen.

Bekijk product

Hellix Montagerail 5,90 m

De meest gebruikte Hellix-rail. Handzame lengte voor kortere rijen of oost-west blokken op het dak.

Bekijk product

Hellix Eindklem Multi 35 mm Zwart

Zet het buitenste paneel van een rij vast op de rail. Zwarte coating die aansluit bij full black panelen.

Bekijk product

Hellix Middenklem Multi 28-35 mm Zwart

Klemt twee naast elkaar liggende panelen tussen op de rail. Past op framediktes van 28 tot 35 mm.

Bekijk product

Voor de bekabeling tussen de panelen en je omvormer gebruik je 6 mm² solar-DC-kabel. Losse verbindingsdelen, connectoren en klein montagemateriaal vind je bij de accessoires en toebehoren. Hoeveel meter rail en hoeveel klemmen je precies nodig hebt, hangt af van het aantal panelen en de opstelling. Reken dat vooraf uit met onze uitleg over montagemateriaal berekenen.

DC-kabel 6 mm² zwart (100 m)

Solar-DC-kabel volgens TUV en EN50618. Voor de bekabeling tussen de panelen en de omvormer.

Bekijk product

Het onderstel voor de ballast, dus de driehoeken en de ballastbakken zelf, is voor een plat dak vaak project-specifiek. Dat stem je af met je installateur, terwijl je de panelen, de rails, de klemmen en de kabel gewoon direct uit voorraad in Barneveld meeneemt.

EPDM, bitumen of grind: waar je op let bij het dakoppervlak

De ondergrond van je platte dak bepaalt mede hoe je de opstelling plaatst. De meeste platte daken hebben EPDM, PVC of bitumen als dakbedekking, of een laag grind.

Bij EPDM en PVC leg je beschermmatten onder de ballast en het onderstel, zodat de tegels de rubberlaag niet inscheuren of doorwrijven. Bij bitumen let je op de conditie: oude, verweerde bitumen kan door de zon en het gewicht kwetsbaar zijn, dus check de staat voordat je begint. Ligt er grind op het dak, dan schuif je dat op de plek van de opstelling opzij of gebruik je ballastbakken die je juist met dat grind vult, zodat het als extra gewicht dienstdoet.

De belangrijkste vraag bij elk dakoppervlak: hoe lang gaat de dakbedekking nog mee? Zonnepanelen liggen er 25 jaar of langer op. Je wilt niet over een paar jaar de panelen eraf halen om het dak te vernieuwen. Is de dakbedekking aan vervanging toe, doe dat dan eerst.

Zonnepanelen op plat dak leggen: het stappenplan

Zo verloopt een plaatsing op een plat dak in grote lijnen. De kritische stappen, zoals de constructieve berekening en de elektrische aansluiting, laat je over aan een gecertificeerde vakman.

1. Controleer draagkracht en dakbedekking. Laat een constructeur of installateur bepalen of het dak het gewicht van panelen plus ballast aankan en of de dakbedekking nog goed genoeg is.
2. Bepaal de opstelling en de hoek. Kies oost-west of zuid en een hellingshoek die past bij je doel en je dak, meestal 10 tot 15 graden.
3. Bereken de windbelasting en de ballast. Volgens NEN-EN 1991-1-4, met extra ballast aan de randen en in de hoeken.
4. Leg beschermmatten en plaats de onderstellen. Zo bescherm je de dakbedekking en zet je de driehoeken op de juiste posities en afstanden.
5. Monteer de rails en klik de panelen vast. Leg de rails, plaats de panelen en zet ze vast met eind- en middenklemmen.
6. Breng de ballast aan. Plaats de tegels, stelconplaten of gevulde ballastbakken volgens de berekening.
7. Sluit aan en laat opleveren. Verbind de DC-bekabeling met de hybride omvormer en laat het systeem aansluiten, keuren en opleveren.
