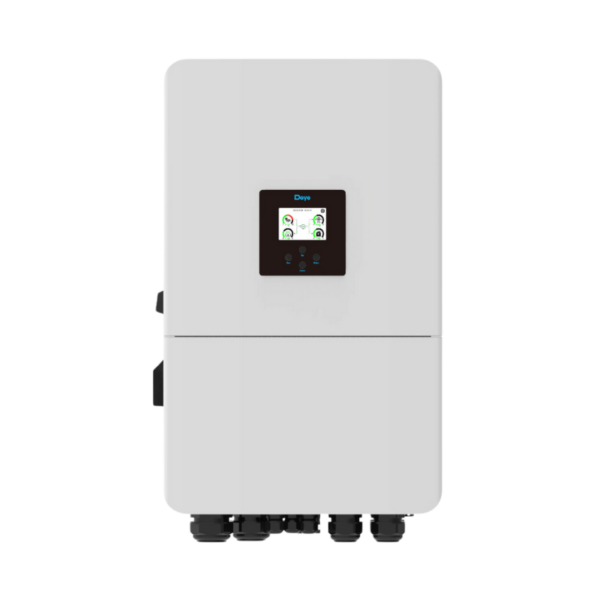

De Deye SUN-20K-SG05LP3-EU-SM2 is een krachtige driefasige hybride omvormer die is ontworpen voor energieopslag met 48V laagspanningsbatterijen. Met een vermogen van 20 kW en twee efficiënt werkende MPPT ingangen vormt deze omvormer een stabiele en veelzijdige basis voor grote residentiële installaties en commerciële projecten waar betrouwbaarheid en flexibiliteit centraal staan.
De sterke laad en ontlaadcapaciteit zorgt ervoor dat de omvormer moeiteloos meedraait met hoge piekbelastingen en dynamische verbruiksmomenten. Dankzij ondersteuning voor AC-koppeling kan de SUN-20K-SG05LP3-EU-SM2 eenvoudig worden geïntegreerd in bestaande PV-systemen, waardoor batterijopslag kan worden toegevoegd zonder dat panelen of omvormers vervangen hoeven te worden. Het systeem is bovendien schaalbaar doordat tot 16 units parallel kunnen werken, zowel on grid als off grid.
Met zes instelbare tijdsvensters voor laden en ontladen kan het energiegebruik nauwkeurig worden afgestemd op dynamische tarieven of eigen strategieën. De snelle UPS overgang van minder dan 10 milliseconden houdt kritieke apparatuur actief tijdens onderbrekingen van het net. De zero export functie maakt het mogelijk om teruglevering te beperken of volledig uit te schakelen wanneer dit gewenst of vereist is.
De omvormer beschikt over een stevige IP65 behuizing waardoor hij geschikt is voor zowel binnen als buiten. Het heldere LCD kleurenscherm biedt directe inzichten in verbruik, productie en de status van de batterij. De brede compatibiliteit met 48V batterijmerken in combinatie met een krachtige driefasige uitgang maakt de SUN-20K-SG05LP3-EU-SM2 een toekomstbestendige keuze voor energieopslag en zelfconsumptie in middelgrote tot grotere installaties.
Kenmerken van de Deye SUN-20K-SG05LP3-EU-SM2
• 20.000 W nominaal driefase AC-vermogen
• Geschikt voor 48V low voltage batterijopslag
• Maximaal 350 A laad- en ontlaadstroom
• Ondersteuning voor lithium-ion en loodzuur batterijen
• Parallelbedrijf tot 10 omvormers mogelijk
• 100% ongebalanceerde uitgang per fase
• Geschikt voor on-grid en off-grid toepassingen
• AC-coupling mogelijk voor retrofit installaties
• Meerdere communicatie- en monitoringopties
Batterij Input Data
Type batterij: Loodzuur of lithium-ion
Batterijspanningsbereik (V): 40–60
Max. laadstroom (A): 350
Max. ontlaadstroom (A): 350
Oplaadstrategie voor Li-ion batterij: Zelfaanpassing via BMS
Aantal batterij-ingangen: 1
DC-Invoer
Max. PV-invoervermogen (W): 30.000
Max. DC-invoerspanning (V): 800
Startspanning (V): 160
MPPT-spanningsbereik (V): 160–650
Nominale DC-invoerspanning (V): 550
Max. werkende PV-invoerstroom (A): 36 + 20
Max. kortsluitstroom (A): 54 + 30
Aantal MPP-trackers / Strings per tracker: 2 MPPT / 2 + 1 strings
AC-Invoer/Uitvoer
Nominaal AC input/output actief vermogen (W): 20.000
Max. AC input/output schijnbaar vermogen (VA): 22.000
Nominale AC input/output stroom (A): 30,4 / 29,0
Max. AC input/output stroom (A): 30,4 / 29,0
Max. continue AC-doorvoer (grid → load) (A): 70
Piekvermogen (off-grid): 2× nominaal vermogen, 10s
Nominale spanning / bereik (V): 220/380V, 230/400V (0,85Un–1,1Un)
Netwerkaansluiting: 3L + N + PE
Netfrequentie / bereik: 50Hz (45–55Hz) / 60Hz (55–65Hz)
Vermogensfactorinstelling: 0,8 leidend – 0,8 achterblijvend
Totale harmonische vervorming THDi: <3% (van nominaal vermogen)
DC-lekkagestroom: <0,5% In
Efficiëntie
Maximale efficiëntie: 97,6%
Europese efficiëntie: 97,0%
MPPT-efficiëntie: >99%
Beveiliging & Monitoring
Geïntegreerde beveiligingen: Omgekeerde DC-polariteit, AC-overstroom, AC-overspanning, AC-kortsluiting, thermische beveiliging, DC-isolatieweerstandsbewaking, DC-componentbewaking, aardfoutstroombewaking, netbewaking en eilanddetectie, aardfoutdetectie, DC-ingangsschakelaar, overspanningsafschakeling, RCD-detectie
Overspanningsbeveiliging: TYPE II (DC), TYPE II (AC)
Communicatie-interfaces: RS485, RS232, CAN
Monitoringmodi: GPRS, WiFi, Bluetooth, 4G, LAN (optioneel)
Omgevingsspecificaties
Bedrijfstemperatuurbereik: –40°C tot +60°C, derating boven +45°C
Luchtvochtigheid: 0–100%
Toegestane hoogte: ≤ 3000 m
Geluidsniveau: < 60 dB(A)
IP-classificatie: IP65
Topologie: Niet-geïsoleerd
Overspanningscategorie: OVC II (DC), OVC III (AC)
Fysiek
Afmetingen (B × H × D) [mm]: 456 × 750 × 268,5 (exclusief connectors en beugels)
Gewicht [kg]: 50,6
Koeling: Intelligent Air Cooling
Garantie & Certificeringen
Garantie: 5 jaar standaard, uitbreidbaar tot 10 jaar afhankelijk van installatielocatie en fabrieksvoorwaarden
Netcodeconformiteit: IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Veiligheids- & EMC-normen: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
IP-klasse: IP65
