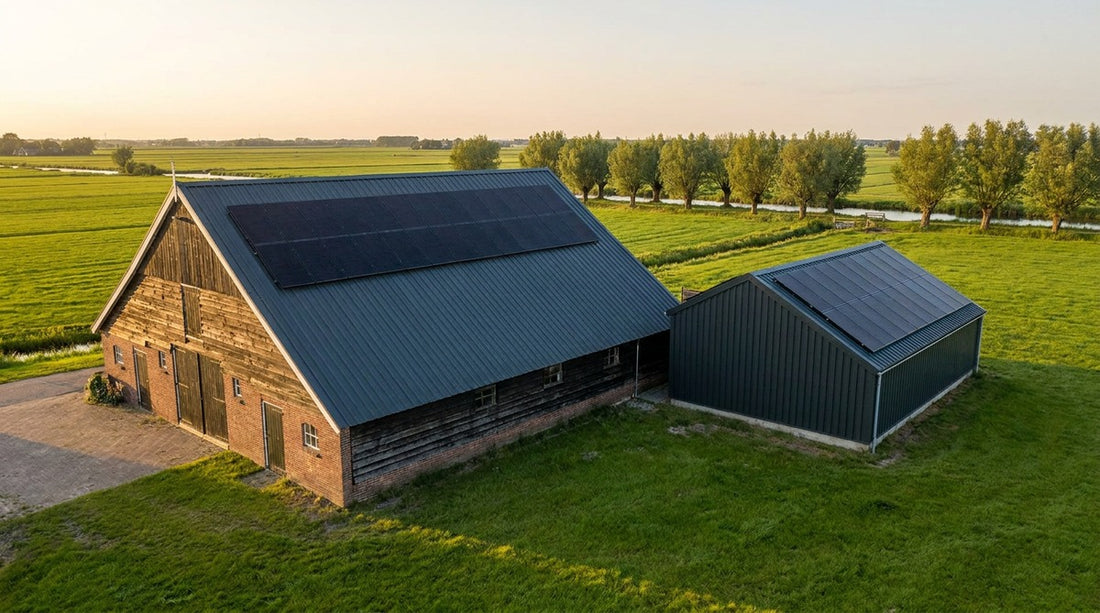

Wil je zonnepanelen op een steeldeck dak leggen, op een damwand of op golfplaten van een schuur, loods, bedrijfshal of aanbouw? Dan heb je geen dakpannen om een dakhaak achter te haken. Je bevestigt direct op de stalen plaat of dwars door de plaat heen in de gording eronder. Welke route de juiste is, hangt af van het profiel van je dak, de plaatdikte, eventuele isolatie en de windbelasting op je locatie. In deze gids zie je per daktype welk Hellix-onderdeel erbij hoort, hoe je waterdicht werkt en welke stuklijst je nodig hebt voor tien panelen.
Dit artikel gaat alleen over stalen en golfplaten daken. Heb je een pannendak of een plat dak, lees dan eerst hoe je een montagesysteem voor zonnepanelen kiezen doet met dakhaken, rails en klemmen.
In deze gids
Steeldeck, damwand of golfplaat: welk stalen dak heb je?
In de praktijk worden de namen door elkaar gebruikt, maar voor de montage is het verschil groot. Het profiel bepaalt waar je bevestigt en met welk onderdeel. Kijk vanaf de ladder of vanaf binnen naar de vorm van de golf en naar wat er onder de plaat zit.
| Daktype | Herkenning | Passende Hellix-bevestiging | Vaak op |
|---|---|---|---|
| Steeldeck of trapeziumplaat | Strakke trapeziumvormige golf met vlakke toppen, gecoat staal | Trapezoide profiel, T-montagevoet of steeldeck-beugel met smeltschroef | Bedrijfshallen, loodsen, moderne schuren |
| Damwand of sandwichpaneel | Hoekig, dieper profiel; sandwichpaneel heeft een isolatiekern tussen twee stalen platen | Steeldeck-beugel of T-montagevoet; bij sandwichpaneel eerst akkoord van de fabrikant | Bedrijfspanden, stallen, aanbouwen |
| Golfplaat (sinusprofiel) | Ronde golven, stalen plaat of vezelcement | Golfclip met hoekverbinder (staal) of stokschroef met F-adapter (in houten gording) | Agrarische schuren, garages, oude loodsen |
Een belangrijke uitzondering: steeldeck is vaak alleen de onderconstructie van een plat bedrijfsdak. Ligt er isolatie met bitumen of EPDM op, dan zie je het staal van buiten niet en monteer je er ook niet op. Dan is het een plat dak en werk je met een ballastsysteem zonder doorboring. Zie daarvoor zonnepanelen op een plat dak met ballast. Deze gids gaat over stalen platen die zelf de dakhuid vormen.
Is je stalen dak sterk genoeg? Draagkracht, gording en isolatie
Stalen daken op schuren en hallen zijn vaak licht gedimensioneerd: ze zijn berekend op sneeuw en wind, niet altijd op een extra laag panelen. Voor je iets bestelt, controleer je daarom vier punten.
- Plaatdikte: een smeltschroef heeft houvast in het staal nodig. Bij dunne platen is bevestiging op de plaat alleen niet genoeg en kies je voor verankering in de constructie.
- Gordingen: meet de hart-op-hart afstand en kijk of ze van hout of staal zijn. De Hellix stokschroef is bedoeld voor houten gordingen en dakdragers.
- Isolatie: zit er isolatie onder de plaat of is het een sandwichpaneel, dan moet een schroef door die laag heen tot in de constructie, of je hebt toestemming van de paneelfabrikant nodig om op de buitenplaat te bevestigen.
- Staat van het dak: roest, losse bevestigers of doorgezakte platen eerst herstellen. Panelen liggen er 25 jaar of langer; het dak moet dat ook halen.
Als indicatie voegen panelen met montagemateriaal ruwweg 12 tot 15 kg per m² toe. Vaak is niet dat gewicht maar de windzuiging het kritische punt, vooral op randen en hoeken van het dak. In Nederland bepaal je de windbelasting op zonne-energiesystemen met NEN 7250 in combinatie met NEN-EN 1991-1-4. Die berekening, en de controle van de gordingen, laat je doen door een constructeur of een ervaren installateur. Zij bepalen ook de randzones waar je extra bevestigingspunten nodig hebt.
Zonnepanelen op steeldeck dak: trapezoide profiel, T-montagevoet of steeldeck-beugel
Voor zonnepanelen op een steeldeck dak heeft Hellix drie routes. Alle drie bevestig je op de toppen van de trapeziumgolf met de Hellix Smeltschroef. Het verschil zit in hoe de panelen er daarna op liggen.
Trapezoide profiel: geen aparte montagerail nodig
Het trapezoide profiel is een aluminium profiel van 20 mm hoog en 6,10 m lang. Je schroeft het direct op de dakplaat en klemt de panelen er rechtstreeks op, zodat een aparte montagerail overbodig is. Dat maakt de opbouw laag, licht en snel. Het profiel loopt in de richting van de golf mee, dus de panelen liggen meestal staand. Het is de meest gekozen oplossing op een strak trapeziumdak van een bedrijfshal.
Hellix Trapezoide Profiel 20 mm 6,10 m
Aluminium profiel dat je direct op trapezium- en steeldeckdaken bevestigt; een aparte montagerail is niet nodig.
Bekijk in de shopT-montagevoet met Hellix-rail
Wil je liever een standaard montagerail gebruiken, bijvoorbeeld omdat je de panelen liggend wilt leggen of omdat je installateur al met Hellix-rails op pannendaken werkt? Dan is de T-montagevoet de tussenstap. Je zet de voet met twee smeltschroeven op de stalen plaat en legt er een Hellix-rail van 4,75, 5,90 of 7,10 m op. Eén railfamilie voor twee daktypes scheelt voorraad en fouten.
Hellix T-Montagevoet Steeldeck
Aluminium voet voor steeldeck, bevestigd met 2 Hellix Smeltschroeven; compatibel met alle Hellix-montagerails.
Bekijk in de shopSteeldeck-beugel L-375 mm met EPDM
De steeldeck-beugel is voorgezaagd op 375 mm en heeft voorgemonteerde EPDM-afdichting aan de onderzijde. Je zet hem met vier smeltschroeven op de golf, waarna de beugel direct klaar is om de panelen te klemmen. Door de voorgemonteerde afdichting is dit de snelste route naar een waterdichte bevestiging, vooral op grotere daken met veel bevestigingspunten.
Hellix Steeldeck Beugel L-375 mm incl. EPDM
Voorgezaagde steeldeck-beugel met voorgemonteerde EPDM-afdichting voor waterdichte montage op steeldeck- en trapeziumdaken.
Bekijk in de shop| Oplossing | Rail nodig? | Smeltschroeven | Sterk punt |
|---|---|---|---|
| Trapezoide profiel 20 mm | Nee | Volgens montagehandleiding en windberekening | Laag, licht, weinig onderdelen |
| T-montagevoet | Ja, Hellix-rail | 2 per voet | Vrije railrichting, zelfde rails als pannendak |
| Steeldeck-beugel L-375 | Nee | 4 per beugel | Voorgemonteerde EPDM, snel waterdicht |
Golfplaten dak: stokschroef in de gording, golfclip of hoekverbinder
Bij zonnepanelen op een golfplaten dak kies je tussen bevestigen op de plaat zonder te boren, of verankeren in de constructie eronder. De keuze hangt af van het materiaal van de golfplaat en van wat er onder zit.
Golfclip met hoekverbinder: zonder doorboren
De Hellix Golfclip klikt vast op de hoogste ribbel van de golfplaat. Je boort niet door de plaat, dus je hebt geen extra afdichting nodig en geen risico op lekkage bij de bevestiging. De clip is gemaakt voor de meeste standaard stalen golfplaten op de Nederlandse markt en is van aluminium, zodat hij ook in een agrarische omgeving lang meegaat. Met de Hellix Hoekverbinder Dakhaak/Golfplaat maak je de overstap naar de montagerail; de sleuf in de hoekverbinder geeft ruimte voor positiecorrectie.
Hellix Golfclip
Klikt vast op de hoogste ribbel van standaard stalen golfplaten, zonder doorboren; koppelbaar met de Hellix-rail via de hoekverbinder.
Bekijk in de shopStokschroef M10 x 200 met F-adapter: in de houten gording
Is de plaat te dun om goed in te schroeven, of ligt er isolatie onder, dan gaat de Hellix Stokschroef M10 x 200 dieper: door de plaat en de isolatie tot in de houten gording of dakdrager. Het gebouw is dan het ankerpunt, niet de plaat. Je boort altijd door de top van de golf en dicht de doorvoer af volgens de montagehandleiding. De Hellix F-Adapter koppelt de stokschroef vervolgens aan een standaard Hellix-rail, zoals de Hellix Montagerail 5,90 m.
Hellix Stokschroef M10x200
Verzinkte stokschroef van 200 mm die door plaat en isolatie in de houten dakdragers verankert; combineerbaar met de Hellix F-Adapter.
Bekijk in de shop- Golfclip: geen gaten, snel geplaatst. Voorwaarde: een stalen golfplaat in goede staat die de krachten zelf kan dragen.
- Stokschroef: de sterkste verankering, want je grijpt in de constructie. Voorwaarde: je moet de gording precies raken en de doorvoer perfect afdichten.
- Vezelcement golfplaten: alleen asbestvrije platen komen in aanmerking, en dan met verankering in de gording. Twijfel je over asbest, lees dan eerst de sectie hieronder.
Waterdicht werken op staal: smeltschroef met afdichtring en EPDM
Wie zoekt op een smeltschroef met afdichtring, wil vooral één ding: geen lekkage. Elke doorvoer in een stalen dak is een mogelijk lek, dus de afdichting is net zo belangrijk als de sterkte. De Hellix Smeltschroef boort zichzelf door de stalen plaat zonder voorboren: zelfsmeltende kop, verzinkt stalen lijf. Dat scheelt een werkstap op het dak en voorkomt verkeerd voorgeboorde gaten.
Hellix Smeltschroef
Zelfsmeltende schroef voor steeldeck en stalen golfplaat, geen voorboren. Aandraaimoment 3 Nm; 4 per steeldeck-beugel, 2 per T-montagevoet.
Bekijk in de shopDe afdichting zit bij de Hellix-route in de onderdelen: de steeldeck-beugel heeft voorgemonteerde EPDM tussen beugel en plaat. Bij het trapezoide profiel en de T-montagevoet volg je de montagehandleiding voor de afdichting tussen profiel en plaat. Let daarnaast op deze punten:
- Altijd op de golftop: schroef nooit in de dalen, daar loopt het water af.
- Aandraaimoment 3 Nm: gebruik een schroefmachine met instelbare koppeling. Te vast deukt de plaat en drukt de EPDM kapot, te los laat water langs de schroef.
- Boorspanen verwijderen: staalspanen die op het dak blijven liggen, gaan roesten en tasten de coating aan. Veeg ze direct weg.
- Loop niet in de dalen: stap op de golftoppen boven een gording, zodat je de plaat en de afdichting niet vervormt.
Asbest golfplaten: waarom je daar nooit op boort
Vezelcement golfplaten die voor 1994 zijn aangebracht kunnen asbest bevatten; sinds 1 juli 1993 mag asbest in Nederland niet meer worden verwerkt. Asbesthoudend materiaal mag je niet boren, zagen, schuren of op een andere manier bewerken, omdat daarbij vezels vrijkomen. Voor zonnepanelen moet je altijd bevestigingspunten maken, dus een asbestdak valt af. Daarnaast zijn oude golfplaten vaak broos en kun je er doorheen zakken.
De enige juiste volgorde is:
- Laat het dak inventariseren door een gecertificeerd asbestinventarisatiebureau.
- Bevat het asbest, laat het dan saneren door een gecertificeerd saneringsbedrijf en meld dat bij je gemeente.
- Laat een nieuw dak leggen, bijvoorbeeld een steeldeck of stalen golfplaat.
- Pas daarna leg je de panelen, met de bevestiging uit deze gids.
Werk op hoogte, zeker op schuren en loodsen, vraagt valbeveiliging en ervaring. Twijfel je over asbest, de constructie of de veiligheid, schakel dan een installatiepartner in.
Stuklijst: montagemateriaal voor 10 zonnepanelen op steeldeck dak
Hieronder een rekenvoorbeeld voor tien panelen op een steeldeck dak, in twee rijen van vijf staande panelen. Als paneel gaan we uit van het CECEP 450Wp N-type all black (4,5 kWp in totaal). Per rij lopen twee banen onder de panelen door. Controleer de exacte paneelmaat en framehoogte op de datasheet: die bepalen de lengte per baan en de maat van de klemmen.
| Onderdeel | Route A: trapezoide profiel | Route B: T-voet met rail |
|---|---|---|
| Draagbaan | 4x Trapezoide Profiel 20 mm 6,10 m | 4x Montagerail 5,90 m |
| Voeten | Niet nodig | circa 24 T-montagevoeten (indicatie bij ongeveer 1 m onderlinge afstand) |
| Smeltschroeven | Volgens montagehandleiding en windberekening | 2 per T-voet, circa 48 |
| Middenklemmen | 16 (4 paneelovergangen x 2 banen x 2 rijen) | 16 |
| Eindklemmen | 8 (2 per baan) | 8 |
Bij een paneelbreedte van ongeveer 1,13 m past een rij van vijf staande panelen inclusief klemruimte net binnen één baan van 5,90 of 6,10 m. Wordt de rij langer, dan heb je een extra baan of een railverbinding nodig. Het aantal voeten en schroeven in de tabel is een indicatie: de definitieve afstand tussen de bevestigingspunten volgt uit de windbelasting, en in de randzones komen er meer bij. Kies de Hellix Middenklem Multi 28-35 mm zwart en een eindklem die past bij de framehoogte, zoals de eindklem 30 mm zwart of 35 mm zwart. Welke framehoogte en paneelmaat bij welk paneel horen, lees je in de koopgids over N-type all black zonnepanelen.
CECEP Solar 450Wp N-type all black
N-type half cell paneel met een efficiëntie tot 22,5 procent, getest op 2400 Pa windbelasting en 5400 Pa sneeuwbelasting.
Bekijk in de shopLeg je op golfplaten, dan vervang je de draagbaan door montagerails op golfclips met hoekverbinders, of op stokschroeven met F-adapters in de gording. Wil je de aantallen voor een ander paneelaantal of een liggende opstelling uitrekenen, gebruik dan de uitleg over montagemateriaal berekenen. Alle onderdelen uit deze stuklijst vind je in het Hellix montagemateriaal, direct leverbaar uit voorraad Barneveld.
Veelgestelde vragen over zonnepanelen op een stalen dak
Kan ik zonnepanelen op een steeldeck dak leggen zonder lekkage?
Ja, als je op de bovenkant van de trapeziumgolf bevestigt en nooit in de dalen waar het water afloopt. Gebruik een steeldeck-beugel met voorgemonteerde EPDM of een trapezoide profiel met afdichting, en zet die vast met smeltschroeven op het voorgeschreven aandraaimoment. Te vast aandraaien deukt de plaat en drukt de afdichting kapot, te los laat water langs de schroef. Ligt er isolatie en een dakbedekking op het steeldeck, dan is het in feite een plat dak en kies je voor een ballastsysteem zonder doorboring.
Welke schroef gebruik je voor zonnepanelen op een stalen dak?
Dat hangt af van waar je de kracht wilt afdragen. Op een steeldeck of stalen golfplaat van voldoende dikte gebruik je een smeltschroef: die boort zichzelf door de stalen plaat zonder voorboren en zet beugels, T-montagevoeten en trapezoide profielen vast. Is de plaat te dun of ligt er isolatie tussen plaat en constructie, dan kies je een stokschroef M10 x 200 die door plaat en isolatie tot in de houten gording of dakdrager gaat, met een F-adapter naar de montagerail.
Wat is het verschil tussen een trapezoide profiel en een T-montagevoet?
Een trapezoide profiel is een aluminium profiel van 20 mm hoog dat je direct op de dakplaat schroeft; de panelen klem je er rechtstreeks op, zodat een aparte montagerail niet nodig is. Een T-montagevoet is een losse voet die je met twee smeltschroeven op de plaat zet, waarna je er een gewone Hellix-montagerail op legt. Het profiel is sneller en lichter, de T-voet geeft meer vrijheid in de railrichting en je gebruikt dezelfde rails als op een pannendak.
Mag ik zonnepanelen op asbest golfplaten leggen?
Nee. Asbesthoudend materiaal mag je niet boren, zagen of op een andere manier bewerken, en voor montage moet je altijd bevestigingspunten maken. Golfplaten van vezelcement die voor 1994 zijn aangebracht kunnen asbest bevatten. Laat het dak eerst inventariseren door een gecertificeerd bureau, laat het bij asbest saneren door een gecertificeerd bedrijf en leg de panelen pas op de nieuwe dakbedekking. Loop ook nooit op oude golfplaten zonder valbeveiliging: ze kunnen breken.
Hoeveel extra gewicht geven zonnepanelen op een stalen dak?
Reken als indicatie op ruwweg 12 tot 15 kg per vierkante meter voor panelen inclusief rails, klemmen en bevestiging. Een modern paneel rond de 450 Wp weegt doorgaans ruim 20 kg. Het gewicht is zelden het grootste probleem; de windzuiging op randen en hoeken bepaalt meestal hoeveel bevestigingspunten je nodig hebt. Laat de draagkracht van de gordingen en de windbelasting volgens NEN 7250 en NEN-EN 1991-1-4 controleren door een constructeur of installateur.
